Ai đã từng phải chuyển một trạm trộn bê tông sang công trường mới đều hiểu: thứ đứng sừng sững ngoài bãi kia không phải một cái máy, mà là cả một dây chuyền gồm silo, cối trộn, phễu, băng tải và hàng trăm mối nối.
Chủ trạm hiểu rõ cấu tạo thì tháo đúng, chia kiện gọn, ít chuyến xe và trạm sớm chạy lại. Không hiểu thì tháo xong mới biết silo cần giấy phép, cẩu phải gọi lại lần hai, còn công trường thì chờ bê tông.
Bài này giải thích trạm trộn bê tông là gì, gồm những bộ phận nào, công suất 30 đến 120 m³/h khác nhau ra sao, và những lưu ý thực tế khi tháo dỡ, di dời mà các trang bán thiết bị ít khi nói tới.
Trạm trộn bê tông là gì?
Trạm trộn bê tông là tổ hợp thiết bị cân định lượng tự động và trộn đều các thành phần cốt liệu (đá, cát), xi măng, nước và phụ gia theo cấp phối định sẵn để sản xuất bê tông tươi với khối lượng lớn. Bê tông ra khỏi cối được xả thẳng vào xe bồn, chở tới công trình và bơm đổ trong thời gian bê tông còn dẻo.
Khác với máy trộn bê tông loại nhỏ ở công trường nhà dân (trộn bằng tay, vài trăm lít một mẻ), trạm trộn bê tông làm việc theo mẻ liên tục, có máy tính điều khiển và in phiếu cấp phối cho từng mẻ. Vì vậy chất lượng bê tông đồng đều, đo đếm được, đáp ứng yêu cầu của công trình cầu đường, nhà cao tầng, nhà máy, thủy điện.
Ở Việt Nam, trạm trộn bê tông xuất hiện ở hai dạng chủ yếu: trạm bê tông thương phẩm đặt cố định gần đô thị, bán bê tông cho nhiều công trình; và trạm đặt ngay tại dự án lớn, chạy vài tháng tới vài năm rồi chuyển sang dự án khác. Chính nhóm thứ hai là nhóm thường xuyên phải tháo dỡ và di dời.
Cấu tạo trạm trộn bê tông gồm những bộ phận nào?
Dù khác hãng, khác công suất, một trạm trộn bê tông tiêu chuẩn đều có 7 cụm chính. Bảng dưới đây ghi thêm cột mà bên bán trạm không ghi: mỗi cụm cần lưu ý gì khi tháo và chở.
| Cụm thiết bị | Chức năng | Điều cần biết khi tháo dỡ, di dời |
|---|---|---|
| Hệ cấp cốt liệu (phễu bin, máy định lượng PLD) | Chứa và cân từng loại đá, cát trước khi đưa lên cối | Phễu cồng kềnh nhưng nhẹ, thành mỏng dễ móp, cần kê gỗ đáy khi lên xe |
| Băng tải xiên hoặc gầu tải (skip) | Đưa cốt liệu đã cân lên tầng trộn | Tháo từng đoạn dài, phải kê nhiều điểm để không võng khung |
| Silo xi măng | Chứa xi măng rời, thường 1 đến 4 silo mỗi trạm | Kiện quá khổ chính của cả trạm; phải xả sạch xi măng tồn trước khi hạ |
| Vít tải xi măng | Chuyển xi măng từ đáy silo lên phễu cân | Ống dài, dễ cong nếu kê sai điểm |
| Hệ cân định lượng (cốt liệu, xi măng, nước, phụ gia) | Đảm bảo đúng cấp phối từng mẻ | Cảm biến cân nhạy rung, nên tháo hoặc cố định riêng, phải hiệu chỉnh lại sau lắp |
| Cối trộn (tầng trộn) | Trộn đều hỗn hợp rồi xả xuống xe bồn | Nặng, trọng tâm cao, có motor và hộp giảm tốc lồi ra ngoài |
| Cabin điều khiển, tủ điện, máy nén khí | Điều khiển toàn trạm, in phiếu mẻ, cấp khí cho van xả | Thiết bị điện tử sợ nước và rung, đi chuyến riêng có che bạt |

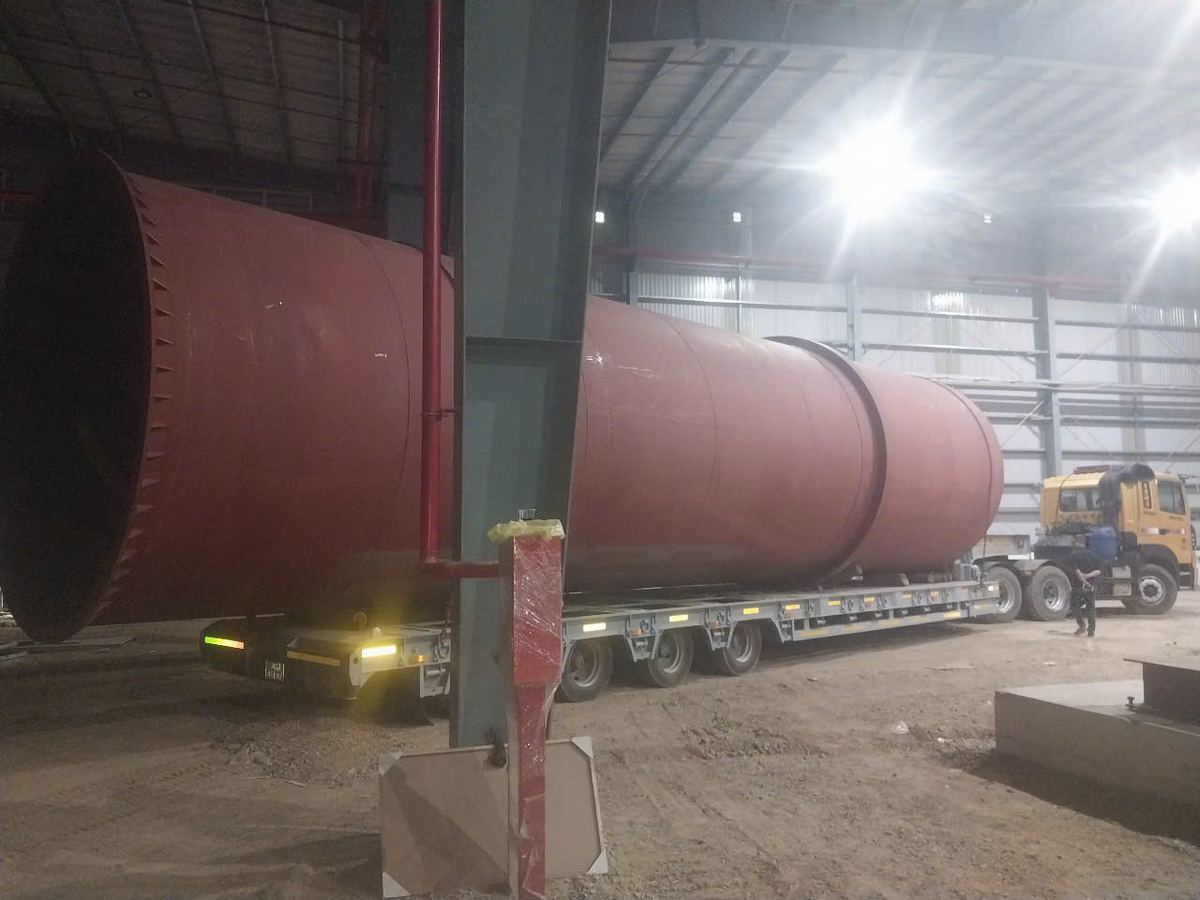

Cối trộn: trái tim của trạm
Trạm trộn bê tông thương phẩm ở Việt Nam phần lớn dùng cối trộn cưỡng bức hai trục nằm ngang, ký hiệu phổ biến là JS kèm dung tích mẻ tính bằng lít: JS750, JS1000, JS1500, JS2000. Hai trục quay ngược chiều, cánh trộn đảo hỗn hợp nhanh và đều, hợp với bê tông mác cao. Một số trạm sản xuất cấu kiện đúc sẵn dùng cối trộn hành tinh, trộn kỹ hơn nhưng dung tích nhỏ hơn.
Silo xi măng: kiện lớn nhất khi di dời
Xi măng rời được bơm từ xe bồn chở xi măng lên silo bằng khí nén. Silo là thân trụ thép đứng trên 4 chân, dung tích thường từ vài chục tới hơn trăm tấn tùy trạm. Khi đứng thì không ai để ý, nhưng khi hạ nằm lên xe, đường kính thân silo chính là bề rộng và chiều cao của kiện hàng. Đây là lý do silo gần như luôn là bộ phận quyết định phương án vận chuyển. Bài vận chuyển silo, bồn áp lực phân tích kỹ bài toán chiều cao này.
Nguyên lý hoạt động của trạm trộn bê tông qua một mẻ trộn
Hiểu nguyên lý giúp biết cụm nào phụ thuộc cụm nào, từ đó tháo và lắp đúng thứ tự. Một mẻ trộn đi qua các bước:
- Máy tính gọi cấp phối của mác bê tông cần sản xuất.
- Cửa xả phễu bin mở, đá và cát được cân tích lũy trên băng tải cân hoặc phễu cân.
- Băng tải xiên hoặc gầu tải đưa cốt liệu lên phễu chờ trên tầng trộn.
- Vít tải hút xi măng từ silo vào phễu cân xi măng; nước và phụ gia cân ở phễu riêng.
- Tất cả được xả vào cối trộn theo trình tự, trộn trong khoảng thời gian cài đặt.
- Cửa xả cối mở bằng khí nén hoặc thủy lực, bê tông đổ xuống xe bồn chờ sẵn dưới tầng trộn.
- Phần mềm in phiếu mẻ ghi khối lượng thực tế từng thành phần.
Trong lúc cối đang trộn mẻ này, hệ cân đã chuẩn bị mẻ sau. Nhờ chạy gối đầu như vậy mà trạm trộn bê tông đạt được công suất theo giờ ghi trên catalog.
Công suất trạm trộn bê tông 30 đến 120 m³/h: khác nhau thế nào?
Công suất danh định của trạm trộn bê tông tính gần đúng bằng dung tích một mẻ của cối nhân số mẻ mỗi giờ. Ví dụ cối JS1000 xả khoảng 1 m³ mỗi mẻ, chu kỳ khoảng 60 giây, nên trạm lắp cối này thường được gọi là trạm 60 m³/h. Tên model kiểu HZS60, HZS90 mà nhiều hãng dùng cũng chính là con số công suất này.
| Nhóm công suất | Cối trộn hay đi kèm | Phù hợp với | Mức độ khi di dời |
|---|---|---|---|
| 30 đến 35 m³/h | JS500, JS750 | Dự án nhỏ, trạm phụ, cấu kiện đúc sẵn | Ít kiện, nhiều model đã gắn khung có thể kéo nguyên cụm |
| 50 đến 60 m³/h | JS1000 | Trạm thương phẩm phổ biến nhất, dự án vừa | Thường 1 đến 2 silo, có kiện cần xin phép lưu hành |
| 90 m³/h | JS1500 | Trạm thương phẩm lớn, dự án hạ tầng | Tầng trộn nặng hơn, 2 đến 3 silo, nhiều chuyến quá khổ |
| 120 m³/h | JS2000 | Cầu lớn, cảng, thủy điện, khu công nghiệp | Nhiều silo lớn, tầng trộn cao, cần lập phương án vận chuyển riêng |
Lưu ý: công suất thực tế luôn thấp hơn công suất danh định, vì trạm phải chờ xe bồn, đổi mác bê tông, vệ sinh cối. Khi chọn trạm, hãy tính theo khối lượng bê tông cần đổ trong ngày cao điểm, không tính theo trung bình. Với người làm vận chuyển, công suất là con số đầu tiên giúp ước nhanh trạm trộn bê tông đó có bao nhiêu kiện và bao nhiêu chuyến xe.
Trạm trộn bê tông cố định, di động và dạng container
Ngoài công suất, cách trạm được thiết kế để lắp đặt quyết định trạm có dễ di chuyển hay không:
- Trạm cố định: khung thép đặt trên móng bê tông, silo đứng riêng. Công suất lớn, bền, nhưng mỗi lần di dời phải tháo gần như toàn bộ và đổ móng mới ở nơi đến.
- Trạm di động: cối trộn, phễu cốt liệu và băng tải gắn sẵn trên một khung có trục bánh và chân chống. Khi chuyển, gập băng tải, thu chân rồi đầu kéo kéo đi. Silo vẫn thường tháo và chở riêng.
- Trạm dạng mô đun container: các cụm được chế tạo vừa khung container tiêu chuẩn, phù hợp khi trạm phải đi biển sang nước khác hoặc ra đảo. Những mô đun vượt khổ container có thể đóng trên container Flat Rack.
Nếu dự án của bạn sẽ chuyển chỗ nhiều lần trong vài năm tới, chênh lệch giá mua giữa trạm cố định và trạm di động nên được so cùng với chi phí tháo, chở, lắp của mỗi lần di dời. Thường thì sau hai, ba lần dời trạm, con số này đã đáng kể.
Lưu ý khi tháo dỡ, di dời trạm trộn bê tông
Phần lớn rủi ro khi dời trạm không nằm ở khâu chạy xe, mà ở khâu chuẩn bị. Những điểm dưới đây là các câu chủ trạm hỏi chúng tôi nhiều nhất. Quy trình chi tiết từng bước có trong bài vận chuyển trạm trộn bê tông: tháo dỡ, chia kiện, lắp dựng.

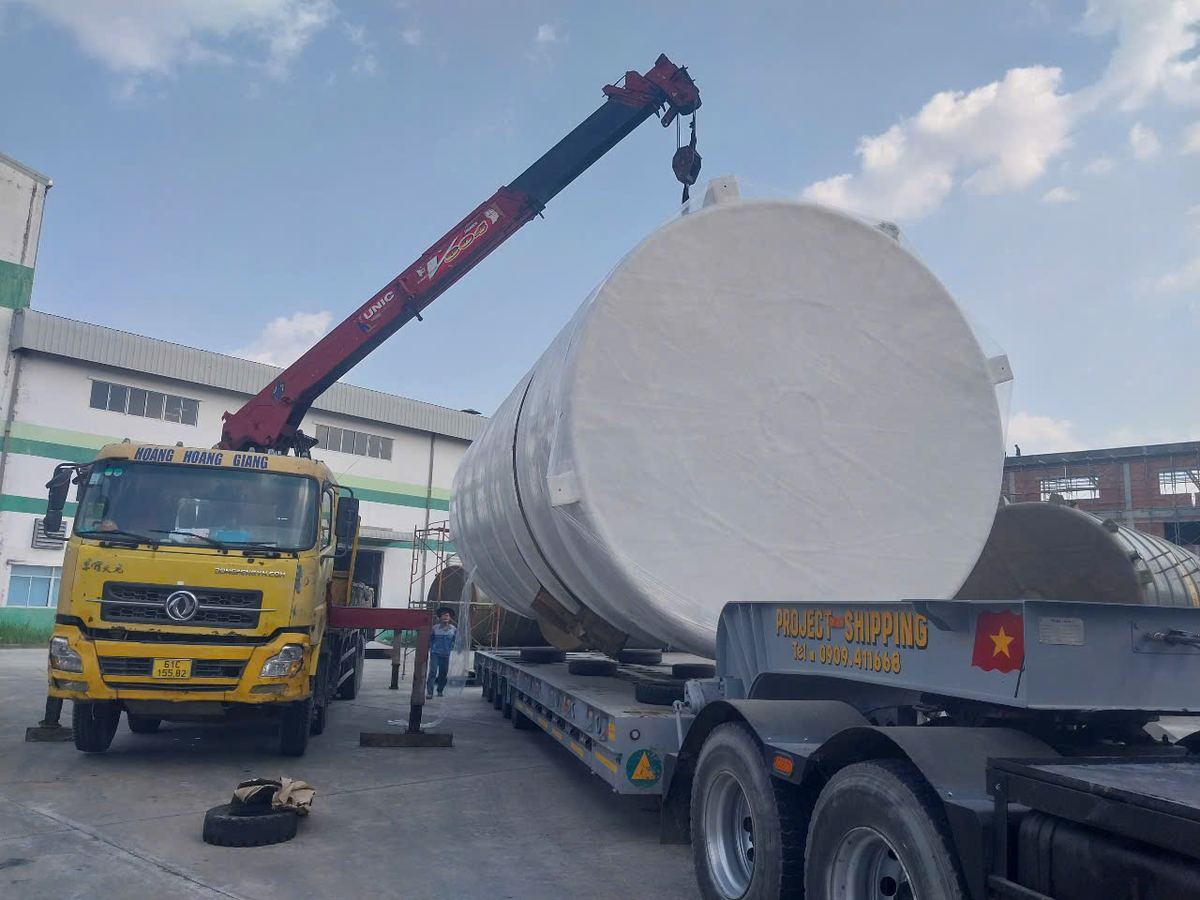

Xả sạch, đánh dấu và chụp ảnh trước khi tháo
- Vét hết xi măng tồn trong silo và vít tải. Silo còn xi măng nặng thêm vài tấn, lệch tâm và rất nguy hiểm khi cẩu.
- Vệ sinh cối trộn, vì bê tông đông cứng bám trong cối vừa tăng tải vừa khó lắp lại.
- Đánh mã từng đầu dây điện, từng mối bu lông, chụp ảnh từng mối nối. Đội lắp dựng ở đầu nhận sẽ tiết kiệm được vài ngày.
Giấy phép lưu hành cho các kiện quá khổ
Theo Thông tư 12/2025/TT-BXD, sửa đổi bởi Thông tư 19/2026/TT-BXD, xe chở hàng phải có giấy phép lưu hành khi chạm một trong các ngưỡng:
| Ngưỡng | Giá trị | Bộ phận trạm hay chạm ngưỡng |
|---|---|---|
| Chiều rộng bao ngoài xe và hàng | Trên 2,5 m | Thân silo, phễu cốt liệu, khung trạm di động |
| Chiều cao bao ngoài xe và hàng | Trên 4,2 m (xe chở container trên 4,35 m) | Silo đường kính lớn, tầng trộn |
| Chiều dài bao ngoài xe và hàng | Trên 20 m | Trạm di động kéo nguyên cụm, đoạn băng tải dài |
| Khối lượng toàn bộ xe và hàng | Trên 48 tấn | Tầng trộn công suất lớn |
Giấy phép do Sở Xây dựng, Khu Quản lý đường bộ hoặc Cục Đường bộ Việt Nam cấp tùy tuyến. Hồ sơ cần bản vẽ, kích thước và khối lượng kiện thật, nên chủ trạm nên đo lại thay vì lấy số trên catalog cũ. Tuyến hẹp hoặc kiện quá rộng có thể bị yêu cầu thêm xe hộ tống. Thêm một quy tắc cần nhớ nếu kiện phải qua cảng: các cảng đều không chấp nhận hàng quá khổ cao hơn giấy phép dù 1 cm, không quá tải dù 1 kg.
Chi phí di dời gồm những gì?
| Yếu tố | Vì sao ảnh hưởng tới giá |
|---|---|
| Công suất và số silo | Quyết định số chuyến xe và số chuyến quá khổ |
| Đường kính, chiều dài silo | Quyết định dùng mooc lùn hay mooc sàn, có phải xin phép |
| Cự ly và độ khó tuyến | Đèo dốc, cầu yếu, giờ cấm tải làm xe nằm đường thêm ngày |
| Giấy phép và xe hộ tống | Tính theo số kiện quá khổ và số địa bàn đi qua |
| Cẩu hai đầu | Cẩu hạ ở trạm cũ, cẩu dựng silo ở trạm mới, tính theo ca |
| Nhân công tháo, lắp, hiệu chỉnh cân | Thường do hãng trạm hoặc đội cơ khí làm, báo giá riêng |
| Bảo hiểm hàng hóa | Tính theo giá trị khai báo của trạm |
Khung giá tham khảo theo cự ly và cách đọc báo giá có trong bài di dời trạm trộn trọn gói.
Thời gian và lịch móng mới
Với trạm cỡ 60 m³/h chuyển trong phạm vi vài trăm km, tổng thời gian từ khảo sát tới chạy thử thường tính bằng tuần, không phải ngày: tháo dỡ vài ngày, xin phép chạy song song, chạy xe, rồi lắp dựng và hiệu chỉnh cân. Mốc hay trễ nhất là móng trạm mới: móng phải đủ cường độ trước khi đặt silo. Hãy đổ móng mới trước ngày tháo trạm cũ, đừng để xe chở silo tới rồi nằm chờ.
Bảo hiểm và biên bản hiện trạng
Trạm đã qua sử dụng vẫn có giá trị lớn, trong khi trách nhiệm của đơn vị vận tải theo hợp đồng luôn có giới hạn. Nên mua bảo hiểm hàng hóa cho từng lô, phủ cả lúc cẩu và chằng buộc. Trước khi xếp hàng, hai bên lập biên bản hiện trạng có ảnh từng kiện để khi có sự cố, việc giám định và bồi thường diễn ra nhanh.
Sắp di dời trạm trộn bê tông? Gửi model, công suất, số silo và hai địa điểm. Chúng tôi trả phương án chia kiện, loại xe, giấy phép và báo giá trong 30 phút. Tư vấn miễn phí, chưa chốt vẫn có số để lập ngân sách.
Case thực tế: thiết bị ngành bê tông quá khổ
Project Shipping chưa công bố case di dời trọn một trạm trộn, nhưng đã làm lô thiết bị ngành bê tông có cùng bài toán: kiện dài, nặng, trọng tâm lệch và phải xin phép.
- Hàng hóa: 2 cần bơm bê tông, mỗi chiếc 10 m x 2,5 m x 3,7 m, nặng 16 tấn.
- Tuyến: Hà Nội về bãi đóng hàng Hải Phòng, ra cảng Hải Phòng, đi cảng Jebel Ali (UAE).
- Phương tiện: đầu kéo chở hàng trần, cẩu chuyên dụng, 2 container 40 Flat Rack, mooc 6 trục kéo vào cảng.
- Thời gian: tháng 2 đến tháng 3/2024, kịp chuyến tàu đã đặt.
- Khó khăn: hàng vượt khổ cả chiều rộng lẫn chiều cao, trọng tâm dồn về cụm cần, đóng hàng ban đêm.
- Kết quả: 2 Flat Rack hạ bãi đúng closing time, chứng thư lashing được hãng tàu chấp nhận, không sự cố.
- Bằng chứng: ảnh đóng hàng, chằng buộc trong bài vận chuyển cần bơm bê tông đi Jebel Ali.
Tầng trộn và silo của một trạm trộn bê tông đặt ra đúng những câu hỏi đó: kê ở đâu, chằng mấy điểm, tổng chiều cao sau khi lên xe là bao nhiêu.

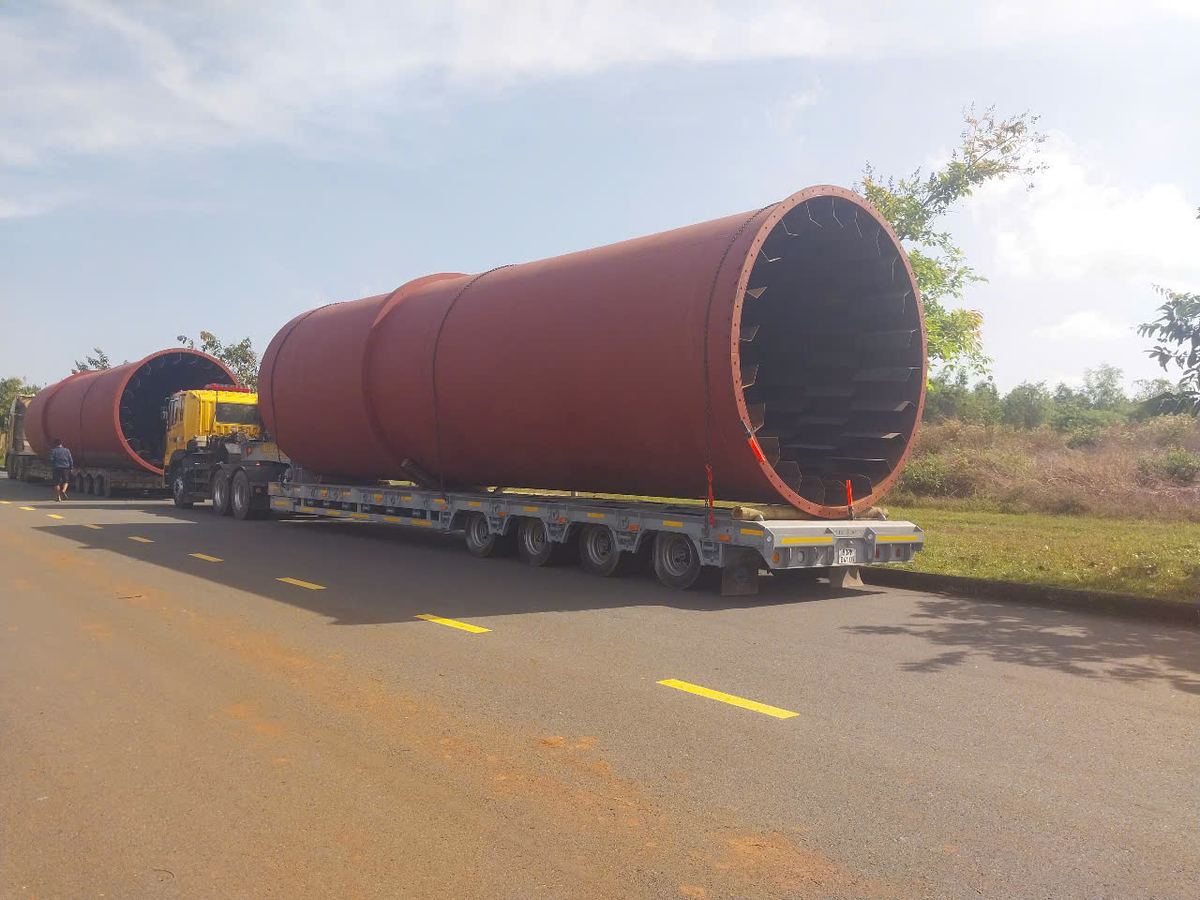

Chọn phương tiện cho từng cụm của trạm trộn bê tông
Không có một loại xe chở được cả trạm. Đội xe Project Shipping chia theo nhóm kiện:

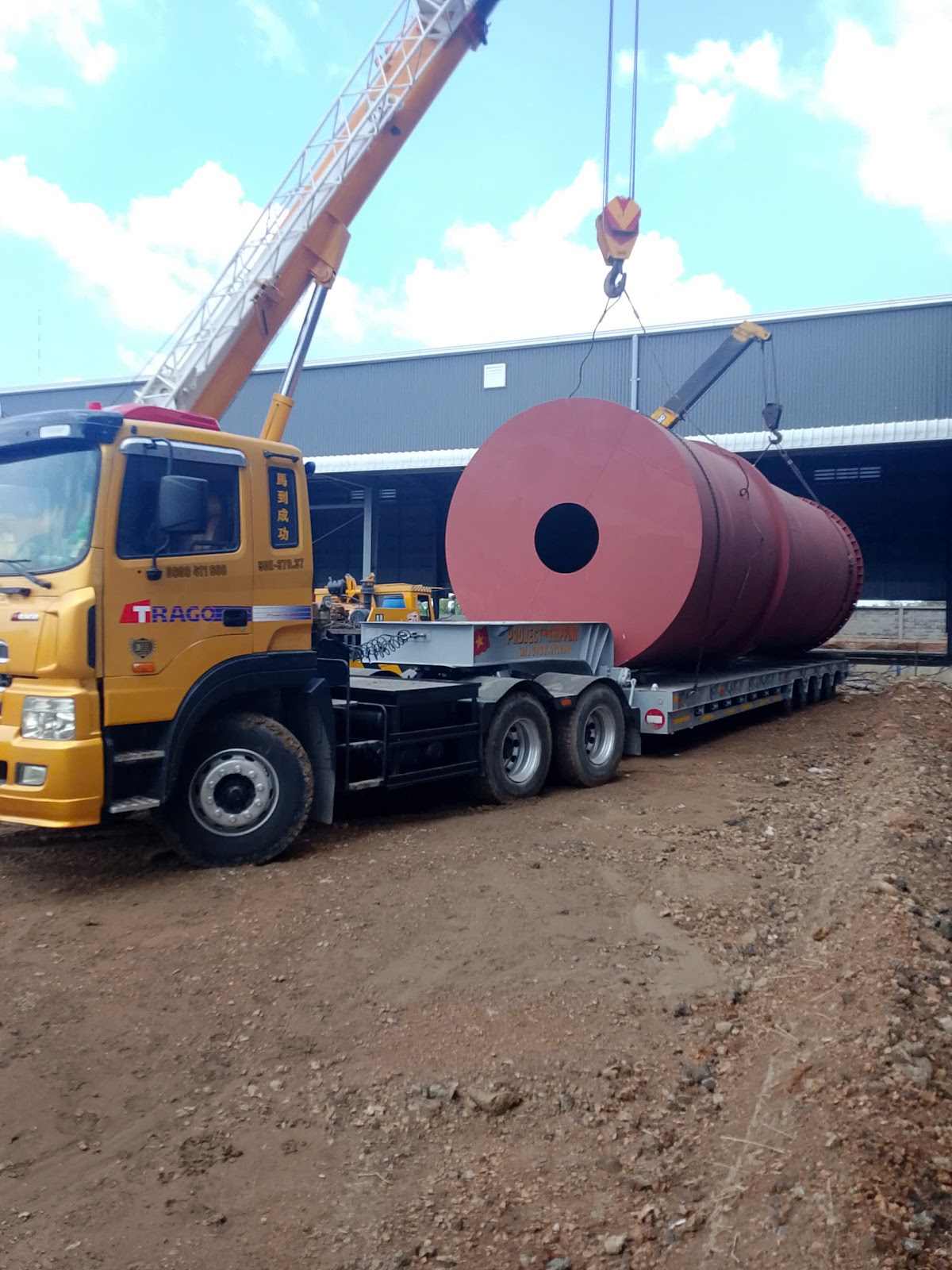

- Silo xi măng: mooc lùn hạ sàn để kéo tổng chiều cao xuống dưới ngưỡng, hoặc mooc sàn khi silo nhỏ.
- Tầng trộn, khung trạm di động: mooc 4 trục tải tới 44 tấn; kiện nặng hơn dùng tổ hợp đầu kéo Trago với mooc 6 trục, xin phép tới 60 tấn; khối vừa nặng vừa cao dùng mooc thủy lực đa trục của công ty.
- Băng tải, vít tải, kết cấu: mooc sàn dài, kê nhiều điểm.
- Cabin, tủ điện, phụ kiện: xe thùng có bạt, đi chuyến cuối cùng.
Trạm đi biển thì có thêm phương án Flat Rack cho cối và phễu, hàng rời cho silo dài, hoặc tàu Ro-Ro cho trạm di động có trục bánh. Các phương án này đều nằm trong dịch vụ vận chuyển hàng siêu trường siêu trọng mà chúng tôi làm trọn gói.
Checklist thông tin trạm trộn bê tông để báo giá di dời trong 30 phút
| Thông tin cần gửi | Dùng để làm gì |
|---|---|
| Hãng, model, công suất (m³/h) | Ước số kiện và số chuyến |
| Số silo, dung tích, đường kính và chiều dài | Chọn mooc, xác định kiện phải xin phép |
| Trạm cố định hay di động | Tháo toàn bộ hay kéo nguyên cụm |
| Địa điểm trạm cũ và trạm mới | Tính cự ly, khảo sát tuyến |
| Ngày cần tháo, ngày móng mới sẵn sàng | Xếp lịch xe khớp lịch lắp |
| Đã có cẩu và đội lắp ở hai đầu chưa | Báo thêm cẩu, nhân công nếu cần |
| Đường vào trạm (bề rộng, dốc, cổng) | Biết mooc dài vào được không |
| Giá trị trạm | Tính phí bảo hiểm hàng hóa |
Câu hỏi thường gặp
Trạm trộn bê tông khác máy trộn bê tông thế nào?
Máy trộn chỉ là thiết bị trộn, thường nạp liệu thủ công. Trạm trộn bê tông là cả dây chuyền gồm chứa liệu, cân định lượng tự động, trộn và xả, điều khiển bằng máy tính, sản xuất hàng chục tới hàng trăm m³ mỗi giờ.
Công suất trạm trộn được tính như thế nào?
Gần đúng bằng dung tích một mẻ của cối nhân số mẻ mỗi giờ. Cối 1 m³ mỗi mẻ, chu kỳ khoảng 60 giây cho công suất danh định khoảng 60 m³/h. Công suất thực tế thấp hơn do chờ xe bồn và đổi mác.
Trạm trộn di động có cần móng không?
Trạm di động được thiết kế để đặt trên mặt bằng cứng với chân chống, không cần móng phức tạp như trạm cố định. Tuy vậy silo đứng riêng vẫn cần móng hoặc đế chịu tải theo hướng dẫn của hãng.
Di dời trạm trộn có phải xin giấy phép lưu hành không?
Thường là có cho một vài kiện. Silo hoặc khung trạm làm xe rộng hơn 2,5 m, cao hơn 4,2 m, dài hơn 20 m hoặc tổng khối lượng trên 48 tấn đều phải xin phép theo Thông tư 12/2025/TT-BXD.
Di dời một trạm trộn mất bao lâu?
Với trạm cỡ 60 m³/h chuyển vài trăm km, thường mất vài tuần từ khảo sát tới chạy thử, phụ thuộc số silo, thời gian xin phép và việc móng mới đã sẵn sàng hay chưa.
